VBC/LBC系列 ISO15552標準缸
400-8686-737
400-8686-737
VBC/LBC系列 ISO15552標準缸

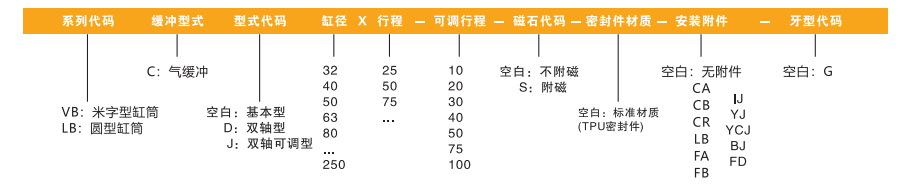

訂貨舉例：VBC系列氣缸缸徑40，行程50，附磁石，密封件材質為TPU，安裝附件為CA，其ERP編碼為：? ? ? ? ? ? ? ? ? ? ? ? VBC40X50-S-CA
? ? ? ? ? 備注：1.如有氣缸有多種安裝附件，則依次按此順序編碼：CA/CB/CR/LB/FA/FB/IJ/YJ/BJ/FD
? ? ? ? ? ? ? ? ? ? ?2.VBC系列缸徑范圍：Φ32~Φ200; LBC系列缸徑范圍:Φ32~Φ250
| 內徑 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |
| 動作型式 | 復動型 | ||||||||||
| 工作介質 | 經40um濾芯過濾的空氣 | ||||||||||
| 工作壓力(MPa) | 0.1~1.0 | ||||||||||
| 保證耐壓力(MPa) | 1.5 | ||||||||||
| 工作溫度(℃) | -20~70(不結冰) | ||||||||||
| 活塞速度(mm/s) | 50~800 | ||||||||||
| 緩沖 | 可調緩沖 | ||||||||||
| 緩沖行程 | 27 | 30 | 36 | 34 | 35 | 42 | 50 | ||||
| 固定型式 | LB FA FB CA CB CR | ||||||||||
| 接管口徑 | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | G1 | |||||
| 內徑 | 標準行程 | 最大行程 |
| 32 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1900 |
| 40 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 | 1900 |
| 50~250 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1900 |
